1 – Généralités

L'allumeur à haute énergie HEI, fabriqué par FIREYE, est utilisé pour l'allumage des brûleurs industriels de forte puissance fonctionnant au gaz commerciaux ou sidérurgiques et au fioul lourd.

2 – Fonctionnement

Une capacité à haute tension, placée dans le boîtier, chargée d'une énergie équivalente à 12J / seconde, se décharge très rapidement par l'intermédiaire d'un circuit de commutation électronique.

L'arc de décharge ainsi produit par l'embout de l'allumeur, convertit l'énergie électrique en chaleur et permet l'allumage du combustible gazeux ou liquide.

3 – Installation

La mise en place d'un système d'allumage à haute énergie de type HEI doit être réalisé en tenant compte des informations techniques et dimensionnelles définies au paragraphe 5.

Danger Haute Tension

Une tension de 2000 Volts est générée par l'unité d'allumage.

Une installation correcte et respectant les réglementations en vigueur du câble reliant la canne d'allumage au boîtier de commande et du câble de terre est indispensable au bon fonctionnement du système et à la protection des utilisateurs.

Lorsque l'installation mécanique et électrique est terminée, la tension d'alimentation peut être raccordée sur le boîtier électronique.

4 – Position d'allumage

La meilleure position d'allumage des brûleurs fonctionnant au fuel lourd se situe généralement en périphérie de la zone de pulvérisation du combustible, près les ailettes de mise en rotation de l'air de combustion ou du disque d'accrochage de la flamme.

La meilleure position d'allumage peut être déterminée en poussant ou en tirant la canne parallèlement à l'axe du brûleur afin de présenter l'embout éclateur sur le bord du cône de pulvérisation du mélange combustible / air ou combustible / vapeur d'atomisation.

Pour assurer un allumage correct d'un brûleur fonctionnant au fioul lourd, la température du combustible est importante et doit se situer entre 110 et 130°C.

D'autre part, l'allumage devra s'effectuer à un faible débit de combustible correspondant habituellement à une charge de brûleur préréglée.

La position de l'embout de la canne d'allumage d'un brûleur gaz est relativement moins critique pourvu que l'arc électrique s'effectue dans la zone de mélange gaz et air de combustion.

5 – Caractéristiques techniques

Tension d'alimentation : 110/230VCA +10% à -10%

Fusible : 110V(2AT) / 230V(1AT)

Fréquence : 50 à 60 Hz

Consommation : 800 VA

Nombre d'étincelles par seconde : 3

Energie d'étincelage : 2000 V

Durée de vie estimée de l'éclateur : 300 000 étincelages

Conditions climatiques de fonctionnement : Coffret électronique : - 18°C à + 57° C.

Embout éclateur : 537°C

Indice de protection du coffret : IP 54 (NEMA-4) ou IP 56 (NEMA-4X en option)

Longueur canne standard : 1 m

Longueur câble standard : (1.8m-2.7m-3.7m-4.6m-6.1m-7.6m-15.2m)

Embout éclateurt : Résistance=200 à 600 Ohms Long.=20.3cm et 68.6cm

1 – Généralités

L'allumeur à haute énergie AHE 10, fabriqué par SINCRA, est utilisé pour l'allumage des brûleurs industriels de forte puissance fonctionnant au gaz commerciaux ou sidérurgiques et au fioul lourd.

2 – Fonctionnement

Une capacité à haute tension, placée dans le boîtier, chargée d'une énergie équivalente à 10J / seconde, se décharge très rapidement par l'intermédiaire d'un circuit de commutation électronique.

L'arc de décharge ainsi produit par l'embout de l'allumeur, convertit l'énergie électrique en chaleur et permet l'allumage du combustible gazeux ou liquide.

Pour assurer l'allumage du brûleur avec succès, l'unité fonctionne pendant les vingt premières secondes à un rythme de décharge de 25 étincelles par seconde, durant les vingt secondes suivantes, le nombre d'étincelles passe à 12 par seconde, enfin l'ensemble d'allumage est mis hors circuit pendant 40 secondes.

3 – Installation

La mise en place d'un système d'allumage à haute énergie de type AHE 10 doit être réalisé en tenant compte

des informations techniques et dimensionnelles définies au paragraphe 5.

Danger Haute Tension

Une tension de 1 300 Volts est générée par l'unité d'allumage.

Lorsque l'installation mécanique et électrique est terminée, la tension d'alimentation peut être raccordée sur le boîtier électronique.

4 – Position d'allumage

Pour assurer un allumage correct d'un brûleur fonctionnant au fioul lourd, la température du combustible est importante et doit se situer entre 110 et 130°C.

D'autre part, l'allumage devra s'effectuer à un faible débit de combustible correspondant habituellement à une charge de brûleur préréglée.

La position de l'embout de la canne d'allumage d'un brûleur gaz est relativement moins critique pourvu que l'arc électrique s'effectue dans la zone de mélange gaz et air de combustion.

5 – Caractéristiques techniques

Tension d'alimentation : 230VCA +10% à -10%

Fusible : 6.35AT

Tension d'alimentation sur demande : 115 VCA

Fréquence : 48 à 60 Hz

Consommation : 800 VA

Energie d'étincelage : 1 300 V

Fréquence d'étincelage : Phase 1 = 20 secondes ( 25 imp. / sec. )

Phase 2 = 20 secondes ( 12 imp. / sec. )

Phase 3 = 40 secondes ( hors circuit )

Durée de vie estimée de l'éclateur : 300 000 étincelages

Conditions climatiques de fonctionnement : Coffret électronique : - 10°C à + 52° C.

Embout éclateur : 600°C ( service continu )

800°C ( service intermittent )

Indice de protection du coffret : IP 55

Longueur canne standard : 1 m

Longueur câble standard : 5 m

Poids de l'ensemble canne, câble et coffret : 18Kg

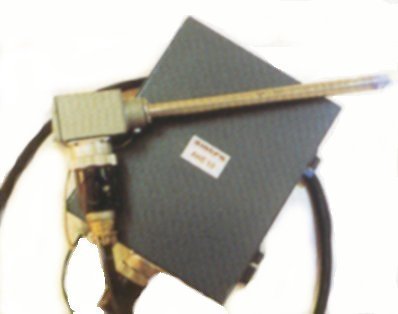

TYPE AHE10 (SINCRA)

1 – Généralités

L'allumeur à haute énergie, AHE 2, fabriqué par SINCRA, est utilisé pour l'allumage des brûleurs industriels

de petite et moyenne puissance fonctionnant aux gaz commerciaux.

Les secteurs d'activité pouvant l'utiliser sont :

- La raffinerie

- La pétrochimie

- La chimie

- La métallurgie

- La sidérurgie

- La transformation des matériaux

- La fonderie

- Etc..

2 – Fonctionnement

Une capacité à haute tension placée dans le boîtier, chargée d'une énergie de 2 W/seconde se décharge

très rapidement par l'intermédiaire d'un circuit de commutation électronique.

L'arc de décharge ainsi produit par l'embout de l'allumeur, convertit l'énergie électrique en chaleur et permet

l'allumage du combustible gazeux.

3 – Position d'allumage

La meilleure position d'allumage peut être déterminée en poussant ou en tirant la canne parallèlement à

l'axe du brûleur, afin de présenter l'embout éclateur sur le bord du cône d'injection

du mélange combustible/comburant.

Important : Afin de minimiser les risques de destruction de l'embout éclateur, la canne d'allumage doit

être retirée de la flamme et mise hors marche dès que l'allumage a été effectué.

4 – Caractéristiques technique

Tension d'alimentation (de recharge de la batterie) : 230VCA + 10% à-15%

Fréquence secteur : 48 à 60 Hz

Consommation en charge : 10 VA

Energie d'étincelage : 2 joules/seconde

Nombre d'étincelles par seconde : 10 étincelles

Durée de vie estimée de l'embout éclateur : 300 000 étincelages

Durée d'étincelage en régime permanent : 20 minutes

Conditions climatiques de fonctionnement :

Coffret : - 10° à 52° C

Eclateur en service continu : 600°C

Eclateur service intermittent : 800°C

Nombre de charges et décharges admissibles : 2000

Poids de l'ensemble d'allumage avec canne de 1 mètre : 3,7 Kg

Protection du boîtier en situation d'utilisation : IP 55

Temps de recharge de la batterie : 12 heures (batterie vidée)

(bloc d'alimentation séparé)

Type de batterie : NiMH

Tension de la batterie : 15 Volts – 1200 mA/h

Longueur standard de la canne : 1 mètre

Fabrication spéciale : 0,50 m – 1,5 m – 2 m

5 – Chargeur automatique AHE 2

Mode d'emploi :

Le voyant vert indique que les batteries sont en charge.

Le voyant vert est éteint lorsque :

- Les batteries sont chargées

- L'allumeur AHE 2 n'est pas connecté

- La tension secteur est absente.

Le voyant rouge ne s'allume que s'il se produit en court-circuit à la sortie du chargeur.

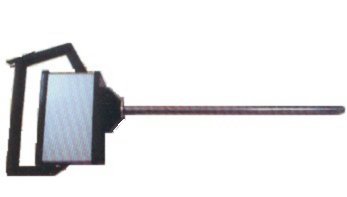

ALLUMEUR HAUTE ENERGIE

TYPE AHE2 (SINCRA)

ALLUMEUR HAUTE ENERGIE

HEI (FIREYE)

ALLUMEUR HAUTE ENERGIE

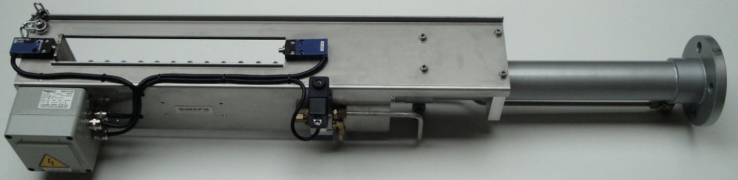

Vérin pneumatique AHE10

Course de 350mm
